1引言

近幾年來，非對稱數字用戶線ADSL(AsymmetricDigitalSubscriberLine)作為網絡“最后一公里”問題解決方案應用廣泛。我國ADSL業務已成為運營商收入的主要增長點之一。因此，無論是ADSL業務的開通，還是正常的運營維護，都需一系列測試，而斷點測試是其中一項重要測試。

而早期電橋測試儀表操作復雜，測試時要求雙方配合，并需知道準確的線纜長度等技術數據；測量精度受環境溫度、電磁干擾等因素的影響。且一般線務人員不易掌握，無法準確測量?，F有線纜測試專用儀表都需對線務人員進行培訓，準確定位并計算采集的波形方可得到測試結果。介紹一種運用時域脈沖回波原理測量ADSL線纜故障點位置的測試儀，只需單人操作，一鍵測試，小巧輕便，上手即會運用。

2時域脈沖回波原理

測試時向線纜一端注入低壓脈沖，該脈沖沿線纜傳播(傳播速度與光速為同一級別)，當遇到故障點，脈沖產生反射回到測量點，通過儀器獲得發射脈沖與反射脈沖的時間差△t，又已知脈沖在線纜中的波速度v，可得到故障點距離L：


由于脈沖發射接收均在同一測試點，如果在一個脈沖時間內發射脈沖與反射脈沖重疊，因此不能測出故障點距離，這樣則出現測試盲區。為減小測試盲區，必須減小脈沖寬度，但這會導致發射脈沖能量的減弱，從而反射脈沖獲取的難度，不利于長距離測量增加。為解決上述矛盾，本線纜測試儀采用寬度可變的脈沖，并提高脈沖幅度，測試不同長度的線路。

3系統設計

3．1系統硬件設計

圖1為該測試系統工作原理框圖。


其基本工作原理為：測試時通過人機鍵盤設置脈沖寬度，單片機發送測試開始指令和脈寬控制字，FPGA接收到測試指令，根據脈寬控制字產生脈沖并開始計數，脈沖經發射電路到被測線纜。遇到斷點后，脈沖原路返回，再經信號接收電路產生下降沿，使FPGA停止計數，并將計數值傳給單片機，從而計算出斷點位置，并通過顯示電路顯示，單片機通過串口與PC機通信，傳輸所測數據。而電源電路提供系統所需電源。

3．1．1單片機STC12C5410AD模塊

由于該測試儀是手持式設計，需考慮合理的電源管理。因此單片機選擇帶電源管理功能的STC12C5410AD器件，其低功耗設計可使其處于空閑和睡眠模式。通過設置電源管理寄存器使其進入睡眠模式，并自動斷開各電路模塊電源，以減少整機功耗，且能夠通過外部喚醒模式啟動系統。而且該單片機自帶硬件看門狗，全雙工異步串行口和10位8通道A／D轉換器，通過設置硬件看門狗寄存器實現程序的抗干擾；通過A／D轉換通道擴展按鍵，節省I／O端口；并利用串口與PC通信。STC12C5410AD還帶有增強型8051內核。能夠在1個時鐘／機器周期下運行，速度比普通的8051要高8～12倍。通過8位可配置的I／O端口與FPGA進行數據交互，對FPGA配置脈寬，讀取FPGA計數值并計算脈沖往返時間及線纜長度，最后控制LCD顯示。

3．1．2FPGA模塊

圖2為FPGA脈沖產生接收框圖。FPGA產生寬度可調的脈沖，按系統設計要求單片機向FPGA預置一個數，狀態機處于低電平，在接收到單片機啟動命令后，計數器1開始計數，與此同時狀態機置高，每一個時鐘脈沖沿到來時，計數器1值與預置數比較，直到兩者相等，狀態機才轉為低電平，這樣就發射一個脈沖。


測試儀所能采集到的反射脈沖在測試盲區外至少有2個，而有用的為前兩個：一個是發射脈沖直接經接收電路得到，另一個是由線纜反射再經接收電路得到。若有其他脈沖則是由于脈沖的多次反射引起的。顯然，脈沖在線纜中傳播的時間為兩個反射脈沖之間的時間差，這樣就很容易避免電路所帶來的系統誤差，提高了測試精度。

當接收到回波產生的第1個脈沖下降沿后。計數器2開始計數，直到第2個下降沿到來，計數器停止計數，計數值鎖存后通知單片機已完成，單片機分兩次高8位和低8位讀取計數器值。計數器2通過鎖相環倍頻得到更高的采集時鐘，以減小因采集計數所帶來的測試誤差。以下是捕捉這2個下降沿時，輸出一個脈沖的VHDL進程：

此脈沖寬度即為信號在線纜中的傳播時間。

3．1．3脈沖發射接收模塊

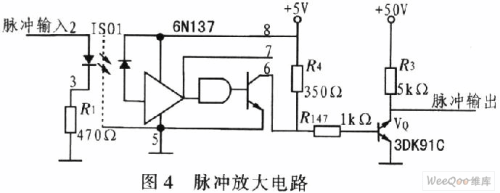

 圖3為脈沖發射接收框圖。為防止因信號損耗過大導致回波幅值較小不易辨別，將 FPGA產生的脈沖通過放大電路放大到+50 V；為避免因測試點阻抗不平衡導致發射脈沖幅度減小，在放大電路與線纜之間加入高頻脈沖隔離器，使電路與線纜更好耦合。信號放大電路與FPGA之間加入光電隔離，防止相互干擾，同時對FPGA起到電氣隔離保護作用。在遇到斷點后，脈沖原路返回，經耦合電路后再經放大處理，由光電耦合器6N137產生下降沿，傳輸至FPGA。該脈沖發射放大電路由高速光電耦合器6N137與小功率高速開關管3DK91C及升壓電源器件構成。圖4為脈沖發射放大電路。

當6N137同的信號輸入端(引腳2)為高電平時，發光二極管點亮，反向偏置的光敏管導通，經電流電壓轉換送到與門，與門的引腳7為使能端，高電平有效。此時內部晶體管導通，輸出引腳6為低電平，反之則為高電平。輸出端產生脈沖后經高速開關管VQ(3DK91C)，基極為高電平，開關管導通，集電極為低電平；反之則為+50 V。+50 V由升壓電源器件產生。脈沖接收電路應采用高帶寬的放大器，光電耦合器6N137作為放大器與FPGA的接口。

3．2 系統軟件設計

首先系統初始化，包括單片機和LCD的初始化，顯示主屏開機信息。根據提示進行測試，首先選擇是否測試波速，然后測試故障線纜，最后顯示時間、波速度及斷點位置，系統主要程序流程如圖5所示。在測試時循環測試10次，對數據處理后求平均值，以減少測試的偶然性。

4 系統測試

系統對長度50 m的電話線對進行測試，得到波速度為2．083×108 m／s。并對其中一根線在某一點剪斷后測試，得到斷點位置為27．08 m，實際測量斷點位置距測試點27．8 m，因此該測試儀能較準確反映斷點位置。為了更加形象說明測試計算過程。

同時通過JTAG口從Quartus II的SignalTap II logic An-alyzer采集到的波形，如圖6所示。由圖6可知：脈沖在線纜中傳播時間為260 ns，故斷點位置在距測試端27．08 m處。測量300 m的網線得到網線長度為302 m。實際測量中由于元器件的性能以及線纜使回波脈寬變大，導致測試盲區并沒有理論上的那樣小。
