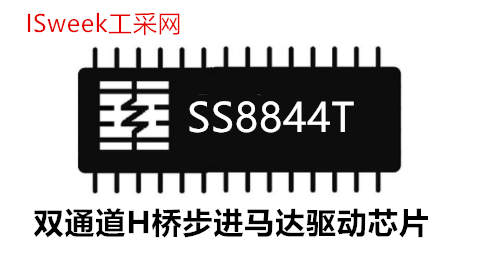

由工采網代理提供的SS8844T是一款雙通道H橋電流控制電機驅動器；是一個可用于雙極步進電機或有刷直流電機的集成電機驅動方案；內包含有欠壓保護電路，過流保護電路和過溫保護電路。

　　SS8844T芯片耐壓范圍：8～45V，連續輸出電流2.0A；峰值電可達3.0A；導通阻抗0.45Ω；采用eTSSOP28封裝，能有效改善散熱性能，且是無鉛產品，引腳框架采用100％無錫電鍍。

　　提供四個可獨立控制的1/2H橋啟動器；它可被用于驅動兩個DC電機、一個步進電機、四個螺線管或者其它負載；針對每個通道的輸出驅動器通道由在一個1/2H橋配置中進行配置的N通道功率MOSFET組成。

　　引腳配置和功能：

　　SS8844T在每個橋的通道上提供高達2.5A峰值電流或者1.75A均方根(RMS)輸出電流（在24V和25°C時具有適當的印刷電路板 (PCB)散熱）。

　　SS8844T工作在輸入電源電壓（VM）8.2和40V之間的范圍內，用于VM的兩個0.1UF陶瓷電容器必須盡可能接近的VM引腳（每個引腳分別一個）除了本地去耦電容之外，還需要附加的大容量旁路電容。并且必須根據應用要求進行相應的大小調整。

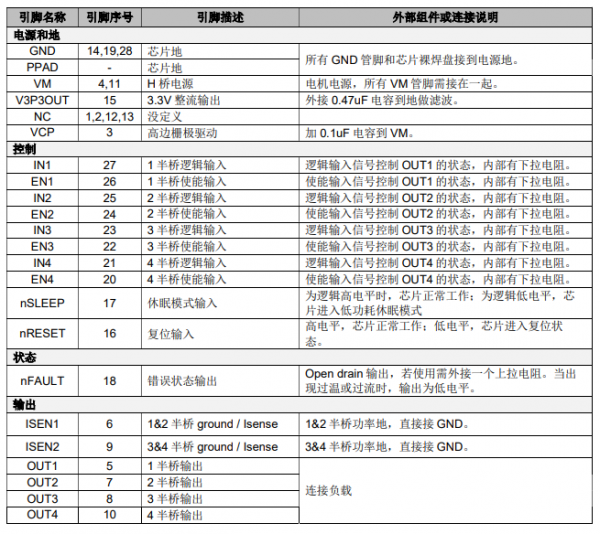

　　管腳列表：

　　馬達驅動芯片 - SS8844T的特性：

　　（1）雙通道 H 橋電流控制電機驅動器

　　–單個或兩個有刷直流電機

　　–一個步進電機

　　–完全獨立的半橋控制

　　（2）行業標準 IN/IN 數字控制接口

　?。?）低導通阻抗的金屬氧化物半導體場效應晶體管(MOSFET)

　　– 24V，Ta = 25°C 時可實現 2.5A 較大驅動電流

　　– 24V，Ta= 25°C 時 RDS(on)為 350mΩ（典型值 HS + LS）

　?。?）8.2~40V 工作電壓范圍；內置3.3V基準電壓；帶散熱片的表面貼裝封裝

　　（5）保護特性：

　　– 過流保護 (OCP)

　　– 熱關斷 (TSD)

　　– 欠壓閉鎖 (UVLO)

　　– 故障顯示 Pin（nFAULT）

　　應用電路：

　　應用：紡織機器、工業自動化、辦公自動化設備、游戲機、機器人。

　　工采網代理的馬達驅動芯片包括直流有刷（無刷）和步進馬達驅動等,降低外圍器件成本，提高產品性能應用可覆蓋中低壓、大中小電流等范圍。
